| 品牌：伟仁 | 控制形式：液压半自动 | 是否库存：是 |
| 售后服务：保修一年 | 主电机功率：4kWkw | 重量：1800kgkg |
| 外形尺寸：2500X1900X1750mmmm | 最大锯削直径：400mmmm | 切割缝宽度：500mmmm |
| 布局形式：卧式 | 安装形式：落地式 | 适用行业：通用 |
| 适用范围：通用 | 作用对象：五金 | 作用对象材质：金属 |
一、主要用途GB4235Z60

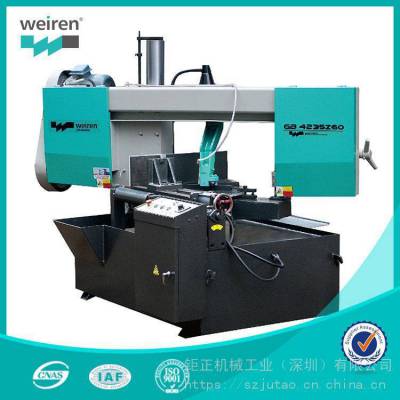

转角锯切卧式金属带锯床主要技术参数
本机床适用于机械、汽车、农机、矿山机械、轴承、桥梁、船舶等制造业的批量生产模具、锻造、金属结构等各行各业的坯料切割。主要用来锯切角度的黑色金属或有色金属的圆料、方料、型材和管材。装有刻度尺，角度可在0°~60°范围内切削，具有锯缝窄、省料、节能、锯切精度高、操作维修方便、生产。
二、主要技术参数
机床型号 | GB4235Z60 |
锯切范围mm | 0° Ф350 |
60°■200*350 | |
锯条规格mm | 4500*34*1.1 |
锯条线速度m/min | 20、29、58、83 |
进给速度mm/min | 液压无级调速 |
夹紧方式 | 液压夹紧 |
主电机功率kw | 3 |
液压电机功率kw | 0.42 |
冷却泵功率kw | 0.09 |
机床外形尺寸约mm | 2100*1850*1630 |
本机床分为底座部分、主传动部分、锯架部分、旋转部分、锯条张紧部分、导向部分、工作台部分、电气控制系统、液压系统和冷却系统。
底座部分：整个底座为箱形结构，为A3钢板焊接而成。底座前面半部分为液压油箱和液压站，后右半部分为冷却液箱。合理的结构设计和布局，使得整个底座更加牢固，以便支撑安装在上面的各个部分。
主传动部分：该部分由蜗轮箱、三角皮带轮、主电机、锯轮等组成；由主电机带动三角皮带轮经过蜗轮箱减速，再带动锯轮旋转，由锯条带动从动轮运转做切割运动。
锯架部分：锯架为矩形钢管和A3钢板组合焊接而成，主传动部分、张紧部分，导向部分装在上面。故而要使整个锯架受力均匀且变形小。
旋转部分：旋转部分由旋转座、转盘定心、轴承等组成。旋转座为HT250铸铁的梁形结构，结构简单大方、受力能力强。通过立柱、柱套和锯架联接装于其上，可进行角度旋转。工作台不动，锯架旋转。
锯条张紧部分：由张紧座、张紧滑块、张紧丝杆、张紧手柄、空心调节螺丝等组成的一套锯条张紧装置，用来锯条的张紧、放松。同时还可以通过张紧座上的空心调节螺丝，对锯条相对于锯架梁板位置进行调节，以适合锯条工作状态。
导向部分：导向部分分锯架导向和锯条带向部分；锯架导向：由一大直径镀铬立柱和一小方管辅助立柱结合做升降导向。锯条导向部分：锯条导向由导向臂和一对导向头组成；通过导向臂将锯条扭曲成于工作台成垂直状态，导向头内装置可调节夹持钨钢片，锯条锯切精度。
工作台部分：该部分由扇形工作台和床身夹紧部分组成，床身和扇形工作台联接，床身装于底座后半部分，床身主要用于安放工件，通过夹紧虎钳将工件夹紧，再进行锯切。扇形工作台边上装有刻度，用户可通过刻度对工件进行角度锯切。
电气控制系统：电气系统由变压器、接触器、热继电器、熔断器、按钮、行程开关、联接导线等组成；用来控制锯架的升降、虎钳的夹紧、主机的启动和停止。
液压系统：由电磁阀、油缸、调速阀、转阀、油管、独立离体封闭油箱等组成的液压系统，通过电气系统控制，执行锯切所需动作。
冷却系统：通过冷却泵将冷却液抽到两个冷却点，对锯条进行冷却和冲刷锯屑，锯切稳定和顺利。
GB4235Z60金属带锯床设备清单
序号 | 设备名称 | 型号规格 | 制造 厂商 | 备注 |
1 | 减速机 | 自产 | ||
2 | 主电机 | 3 kw | 上海德东 | |
3 | 液压电机 | 0.75kw | 上海艾利特(台资) | |
4 | 冷却电机 | 0.09kw | 台州华峰 | |
5 | 液压元件 | 上海艾利特(台资) | ||
6 | 油缸 | 浙江博新 | ||
7 | 电器元件 | 正泰 |
